蓄电池组在数据中心的重要性不容忽视。作为机房不间断电源的核心组件，它对于确保通信和数据中心的安全稳定运行发挥着至关重要的作用。蓄电池组作为数据中心不间断电源的核心，其稳定性和故障预防至关重要。一旦蓄电池组中的某个单体电池发生故障，其潜在的后果将无法预料，可能给整个系统带来灾难性的影响。因此，对蓄电池组的日常维护显得尤为重要。

目前，机房后备电源多采用密闭式阀控铅酸蓄电池组。这种铅酸蓄电池稳定性较好，其内部化学反应过程包括放电和充电两个阶段。

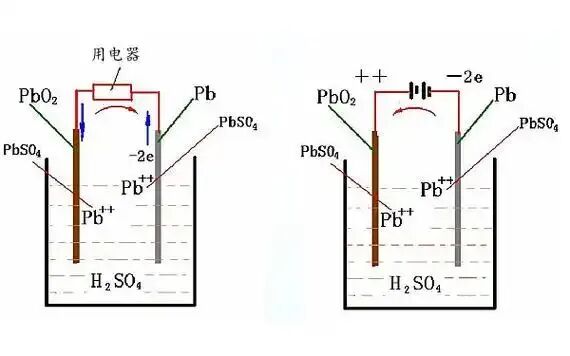

蓄电池组的化学反应过程

▲ 放电过程变化

在放电过程中，负极发生反应：Pb - 2e- + SO42- = PbSO4，正极则发生：PbO2 + 2e- + SO42- + 4H+ = PbSO4 + 2H2O，总反应为：Pb + PbO2 + 2H2SO4 = 2PbSO4 + 2H2O。放电时，电解液浓度降低（硫酸浓度下降），蓄电池内阻增加（放电时产生的硫酸铅沉积在极板上，使内阻增大），导致蓄电池电压下降。此外，可能发生硫化问题，在环境温度过高或过低、小电流深度放电、大电流放电以及长时间搁置等情况下，蓄电池可能出现不可逆硫化，从而缩短电池寿命。

▲ 充电过程变化

在充电过程中，阴极发生反应：PbSO4 + 2e- = Pb + SO42-，阳极则发生：PbSO4 - 2e- + 2H2O = PbO2 + 4H+ + SO42-，总反应为：2PbSO4 + 2H2O = Pb + PbO2 + 2H2SO4。充电过程中，放热反应导致电池发热，同时观察到内阻下降（正负极活性物质得到恢复，硫酸铅被反应掉），电解液浓度上升（充电时，蓄电池中会产生硫酸，使得电解液浓度升高）。高温、高电压环境下充电时，水会发生电解产生氧气，进而氧化电池的正负极板，导致正极板腐蚀。

电压特性和均衡

▲ 电压特性

在充电过程中，蓄电池会展现出特定的电压特性。以2V铅酸蓄电池为例，其浮充电压通常设定在单体2.23~2.25V的范围内，而均充电压则位于2.30~2.35V之间。浮充和均充电压需合理设定，以维持电池性能并防止极板腐蚀。浮充的主要目的是维持电池内部的氧循环，并补充系统的自放电。

▲ 电压均衡

在电池组的应用中，电压均衡是一个关键概念。电压均衡对于确保电池能够安全、稳定地工作至关重要。对于不同电压等级的电池组，电压均衡的范围也有所不同，例如，20mv（对应2V电池）、50mv（对应6V电池）以及100mv（对应12V电池）等。

蓄电池组的容量与寿命

▲ 容量影响因素

电池组充电通常采用恒压限流的方式进行。然而，蓄电池的容量特性是一个复杂的话题。通常，蓄电池的标称容量并不代表其真实容量，实际容量会随着使用时间的延长而发生变化。放电电流和温度都会对蓄电池的容量产生影响。放电电流与温度影响蓄电池容量，放电电流越大，蓄电池所能放出的容量就越少。而温度方面，虽然高温环境下蓄电池容量会有所增加，但过高的温度会引发一系列问题，如加速板极腐蚀、电池失水，从而缩短蓄电池的使用寿命。

▲ 蓄电池鼓胀现象

随着温度的升高，蓄电池的反应速度会逐渐加快。高温导致化学反应加速，可能出现高温失水及腐蚀。这种过程可能导致电池组内部出现高温失水、热失控鼓胀等安全隐患，同时还会加速板极的腐蚀。这种鼓胀现象不仅会影响蓄电池的性能，还可能缩短其使用寿命。

▲ 蓄电池硫化现象

随着蓄电池使用时间的延长，极板表面可能会逐渐产生一层硫化物。使用时间长导致极板硫化，需定期检查清除。为了确保蓄电池能够持续稳定地工作，我们需要定期检查并清除极板上的硫化物。

日常维护措施

▲ 前期维护注意事项

蓄电池在日常使用中，如同刚出生的婴儿般需要我们的细心呵护。充分重视设备初期建设，保障后期维护的便捷性与安全性。在日常巡检中，我们必须更加谨慎，以防患于未然。从蓄电池的初期建设到长期维护，每一个环节都至关重要，只有把握好每一个细节，才能确保蓄电池能够长久稳定地工作。

▲ 后期维护要点

后期维护中，定期检查电池状态，进行必要的测试与均衡充电，使用测量工具确保数据准确。例如，定期查看电池是否存在鼓胀或发热的情况，使用点温仪对电池连接处进行温度测量，确保无异常发热。此外，根据电池的实际使用场景，定期进行核对性放电测试和全容量测试，以评估电池状态。若发现两只及以上电池的浮充电压低于2.18V，且搁置时间超过3个月或全浮充达到6个月，或放电超过额定容量的20%，则需要对电池组进行均衡充电。
