直流屏蓄电池更换方案步骤

一、方案背景

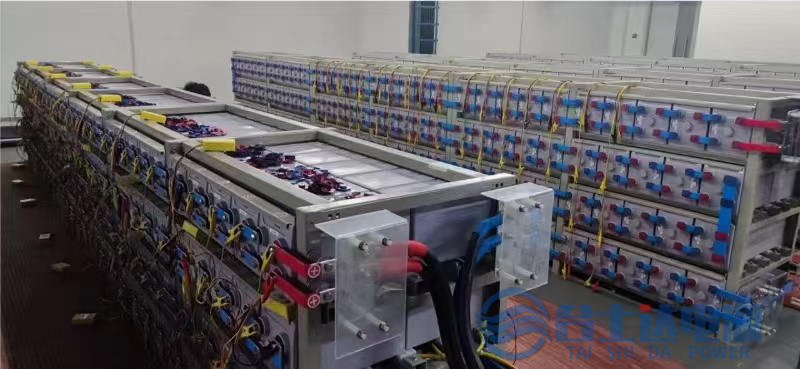

直流屏作为电力系统中至关重要的备用电源设备，其电池组性能直接关乎系统的安全稳定运行。随着使用时间的增加，电池容量逐渐衰减，为确保直流屏在关键时刻能够可靠供电，需要对其电池进行更换。

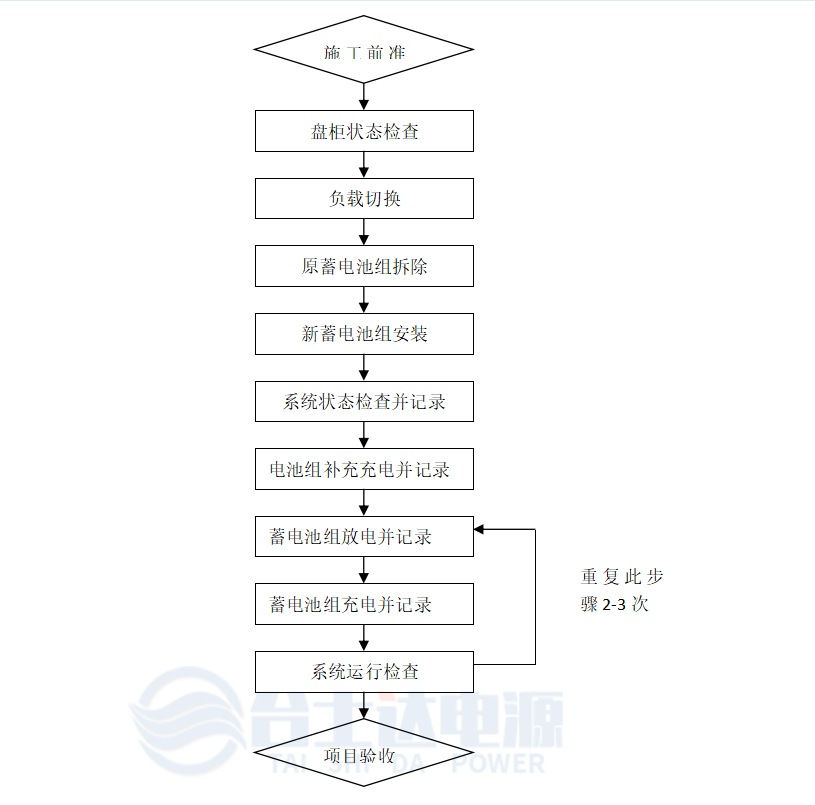

二、 施工流程

2.1施工前准备

2.1.1 施工前有关人员应到现场勘查，制定施工方案，报经生产技术部部门批准。根据施工方案和现场情况制定四措两案，施工计划报现场运维审核、生产技术部批准后实施。

2.1.2 施工前应准备好工具，仪器，仪表及相关辅助材料。准备好连接电池所需的连接线。

2.1.3 施工前全体工作班成员应认真阅读相关说明书，图纸和技术资料，做好入场教育及学习。

2.1.4施工前办理齐全的相关工作票，工作负责人与运维班人员现场共同确认所需改造的项目地点，工作负责人在施工前向所有施工人员讲解此次施工内容及施工步骤，以及施工中的注意事项。

2.2 盘柜状态检查

2.2.1 了解盘柜的原生产厂家、各功能单元的型号和生产厂家并记录。

2.2.2检查交直流系统有无告警信息；各功能单元是否正常运行；运行参数是否合理；指示是否正确，并记录。并观察随负载的变化，整流模块的均流性能。分析出现故障的原因，并记录。

2.2.3 检查原蓄电池是否有变形，裂纹，损伤及漏液现象。

2.3 负载切换

2.3.1工作前应开具第二种工作票，并根据工作票中要求，检查负载是否已切换正确。各开关所处位置是否正确。

2.3.2检查将要工作的位置，带电或不带电状态是否正确。标记及隔离措施是否齐全并正确。

2.3 新蓄电池组运输、开箱及搬运

2.3.1 蓄电池组运输过程中不可倒置、叠放，运输过程中要注意防震、防雨。

2.3.2 在施工负责人，场站长及厂家三方在厂情况下对蓄电池进行开箱。认真填写开箱记录报告单，并对相关的资料进行收集，以便项目结束后资料的移交。

2.3.3 蓄电池搬运过程中要佩戴防滑手套，同时由两人搬运，注意轻拿轻放。

2.4原蓄电池组拆除

2.4.1 拆除原蓄电池组前再次检查开关是否在正确位置，测量电压及相关数据并记录。

2.4.2拆卸原蓄电池组时先拆卸总正与总负两根电池线并用绝缘胶布缠好，拆卸旧电池组时防止直流的短路与接地。

2.4.3蓄电池搬运过程中要佩戴防滑手套，同时由两人搬运，注意轻拿轻放。

2.5新蓄电池组安装

2.5.1 对新蓄电池进行外观检查，是否有变形、裂纹、损伤现象，检查是否有漏液现象，安全阀是否良好。

2.5.2新电池组连接时要检查正负极是否连接正确，正极为红色，负极为蓝色，电池组先每层内部分别连接，再连接层间线，最后连接总正和总负线。

2.5.3 蓄电池应安装平稳，间距均匀，排列整齐，连接条及蓄电池抽头的接线应正确，螺母，螺栓无锈蚀现象，螺栓应紧固。

2.5.4 检查绝缘检查连接线是否连接正确，是否有断裂，熔丝损坏等情况。

2.5.5蓄电池搬运过程中要佩戴防滑手套，同时由两人搬运，注意轻拿轻放。

2.6 蓄电池组充电

2.6.1 蓄电池组充电前应检查整体电压是否正确，确认交流电源输入系统、充电装置、监控模块、直流母线等设备完好。

2.6.2 确认蓄电池组的连接已恢复并完全正确。

2.6.3 按操作程序要求，恢复充电机工作，合上蓄电池开关或蓄电池熔断器。

2.6.4 查看充电机的工作状态是否正确，各参数设置是否正确。显示值是否正确。

2.6.5 在充电过程中，记录部分关键阶段的各电池的电压值和充电参数。观察充电过程中电池有无鼓胀或放电现象。

2.6.6待充电状态转为浮充时，对电池组进行测量并记录

2.7蓄电池组放电

2.7.1 连接放电引线时，应确认放电设备负载开关处于断开位置，方可进行，严禁带负载连接放电引线；需要确认放电引线正负极无误后，方可连接。

2.7.2对于免维护蓄电池现场只进行电池容量的校核工作 , 以0.1×C10的恒定放电电流进行放电，放电的容量不得低于 10h 放电容量的 80% 。按此设定好放电电流值、放电时间、放电最低电压值等参数。确认设定正确后进行放电。

2.7.3 放电设备应处于通风良好的地点，不得用杂物阻挡、覆盖放电仪的散热出口。

2.7.4 放电过程中时刻观察放电设备运行情况，每一小时记录蓄电池信息，放电终止前2小时，每30Min测量一次电池信息。

2.7.5 某一蓄电池低于规定值，停止放电。

2.7.6 放电过程中，处理放电设备故障时，应先断开放电仪的负载开关，再断开放电引线；恢复时应先确认引线正负极正确无误后，方可连接。

2.7.7 放电完毕后，带放电仪散热风扇停止转动，方可拉开放电仪的负载开关；带断开开关后，方可拆卸放电引线。拆卸引线时注意防止直流系统的短路及接地。

2.8系统运行检查

2.8.1 检查蓄电池电压是否正常，是否有故障及报警信息。

2.8.2 检查蓄电池外观是否有鼓胀、放电及漏液现象，检查是否有异味。

2.8.3 检查各仪器仪表是否显示正常，信号动作是否准确，可靠。

2.8.4 根据设计要求，重复上述放电，充电步骤。，并及时记录相关信息。

2.8.5 蓄电池系统运行检查最终确认无误后，通知运维人员切换负载，恢复正常工作。

三、危险点及控制措施

四、安全措施细则

4.1 进入施工现场前有关人员应到现场勘查，了解现场的施工情况和应采取的安全措施。

4.2 制定施工计划和施工方案，报生技部批准后，方可按计划准备进行工作。

4.3 项目施工前，应开立完善的相关工作票，并签订“安全责任保证书”，完成相关安全责任的交底工作。

4.4 场站在项目开工前应对全体施工人员召开安全学习，学习相关安全预防措施，了解本次工作中的注意点及危险点。

4.5 需穿戴好个人的安全防护用品。工作时着装应符合检修规定和要求。

4.6 进入现场，由工作负责人和许可人员再次确认工作地点，待相关安全措施完善后，在工作地点悬挂红布帘及“在此工作”标示牌，经许可人员同意后，方可进行工作。

4.7 做好“安全，技术，环境”三交底。

4.8 施工现场严禁吸烟，严禁动用明火。如需要，应该向主管部门申请，办理动火工作票。

4.9 现场施工人员应该严格遵守施工人员安全行为准则。不得误碰、误动其他设备，严禁操作运行设备。

4.10 现场材料堆放应整齐有序，安全措施应做好，不得依靠盘柜堆放。

4.11 拆除的包装箱，应按要求整理摆放整齐，不得乱丢乱放。

4.12 搬运电池时，应该两人一起搬运，并有防滑鞋和防滑手套，搬运过程中要注意水平搬运，轻拿轻放。

4.13 使用电动工具工作时带绝缘手套，使用绝缘工具。相关工具需专人保管，使用前应该检查合格，方可使用。

4.14 使用的电动工具均应有绝缘手柄，电动工具必须接地，并应设监护人。

4.15 新电池充电前应检查电池安全阀是否正常。

4.16 在屏内工作要集中精神，防止盘架和设备碰头及刮伤脸部。按照施工图纸核对好电缆的型号，规格及安装单位接线位置。

4.3.17 严防交直流回路混接，引起直流回路接地，短路和设备损坏。

4.3.18 带电工作时，应有专人监护，带绝缘手套，站在绝缘垫上，使用绝缘性可靠的工具，防止直流电源短路，接地及误碰带电的元件，设备和回路。

4.3.19 在对蓄电池进行充放电时要仔细观察，防止蓄电池爆瓶及火灾。

4.3.20 蓄电池运输过程中不能叠放、倒置，注意防雨防震。
