21种UPS电源蓄电池连接示意图，建议收藏！

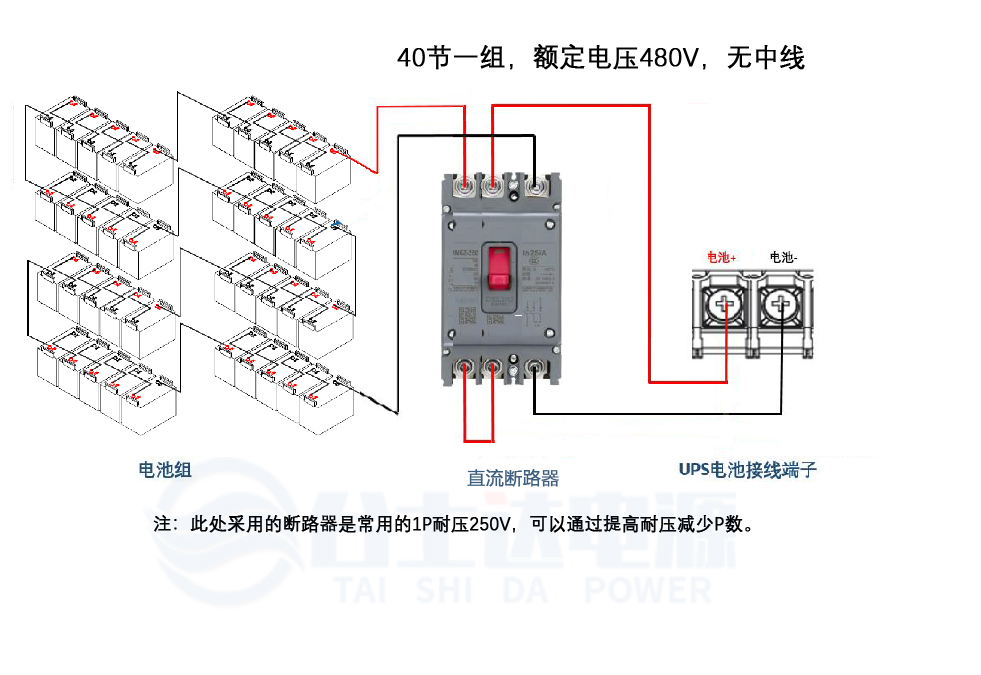

第一种：40节一组，无中线，额定电压480V

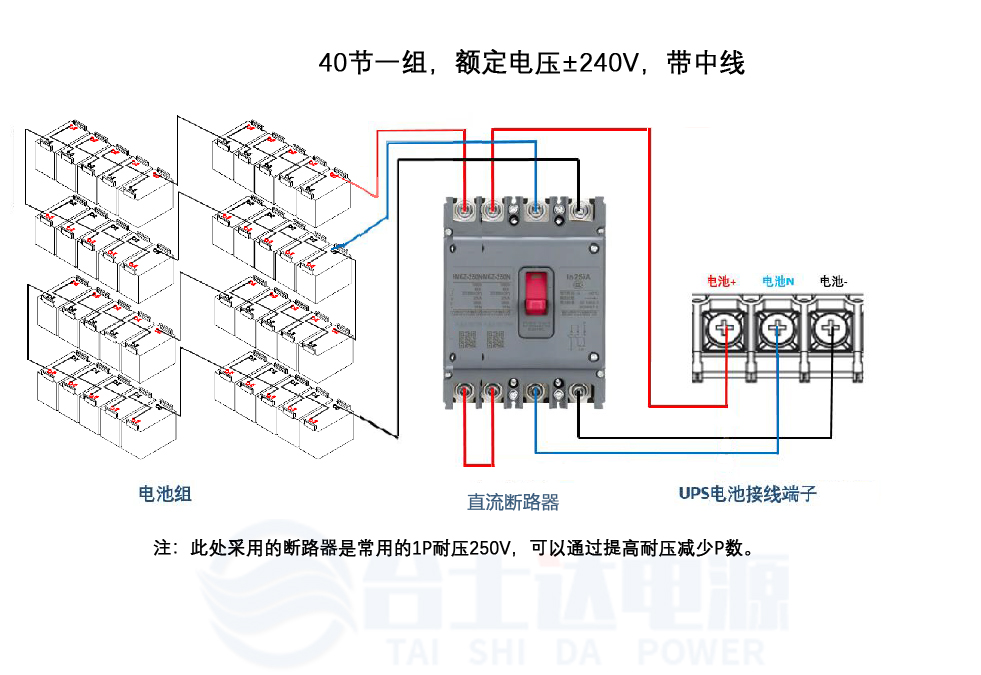

第二种：40节一组，带中线，额定电压正负240V

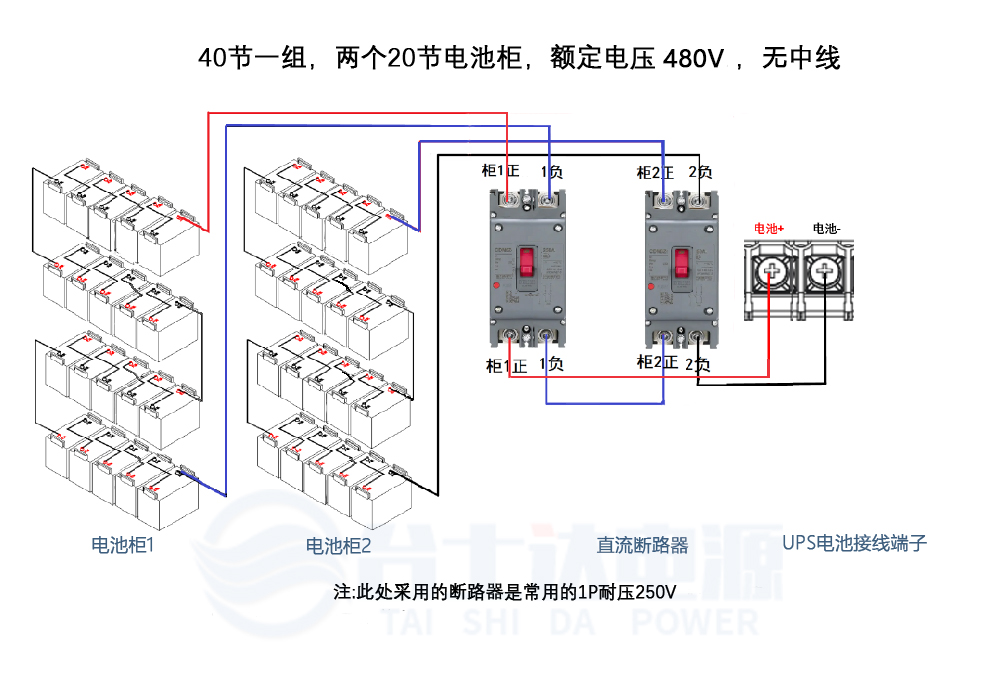

第三种：40节一组，无中线，2个20节电池柜，额定电压480V

第四种：40节一组，带中线，2个20节电池柜，额定电压正负240V

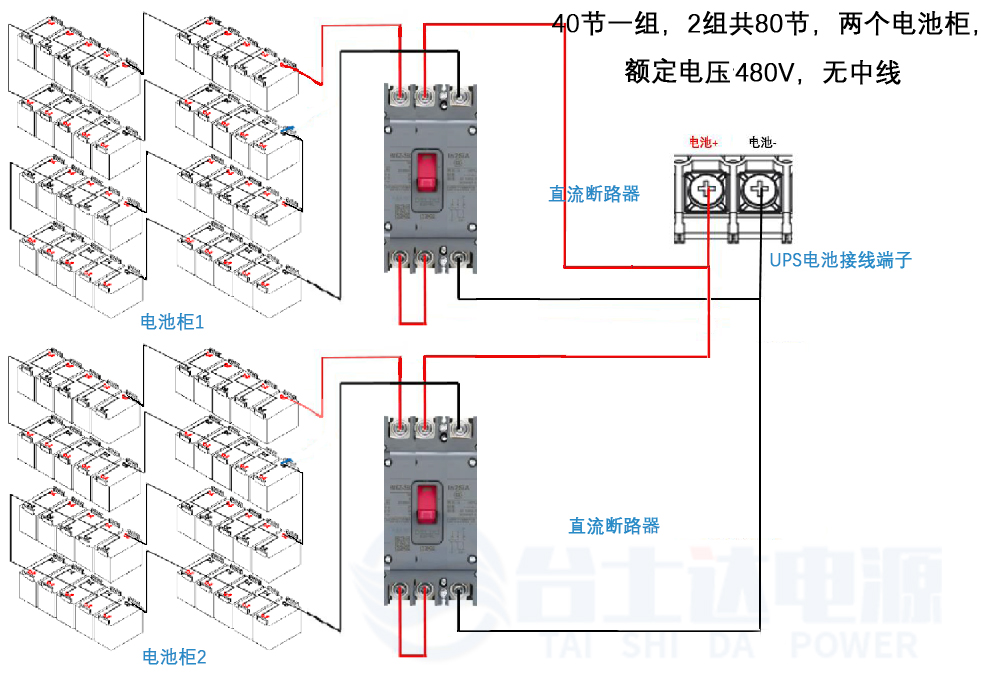

第五种：40节一组，无中线，2组共80节，2个电池柜，额定电压480V

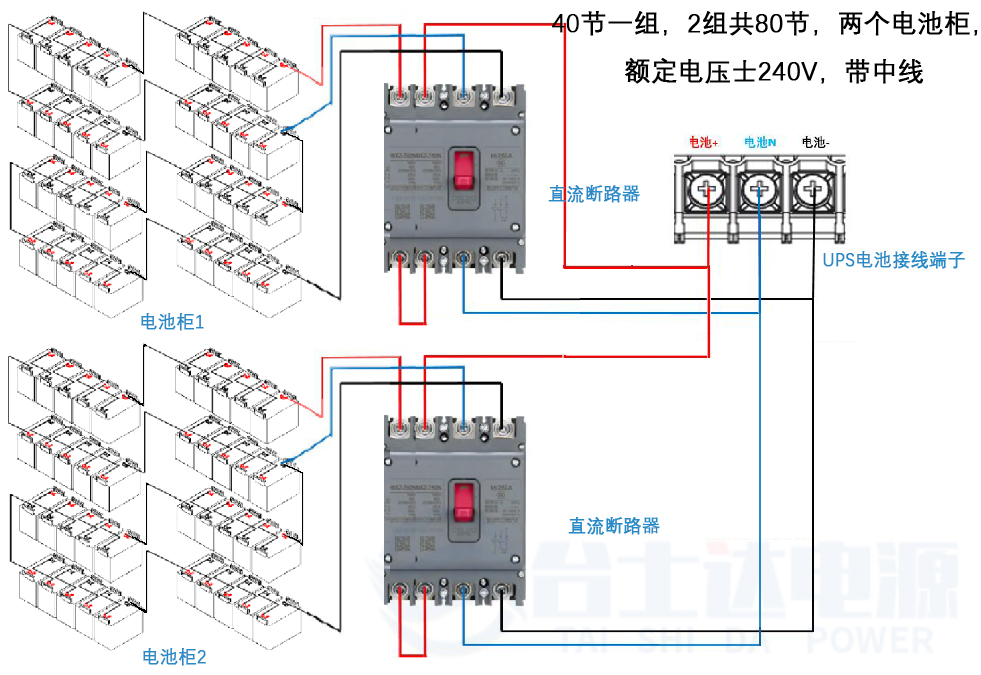

第六种：40节一组，带中线，2组共80节，2个电池柜，额定电压正负240V

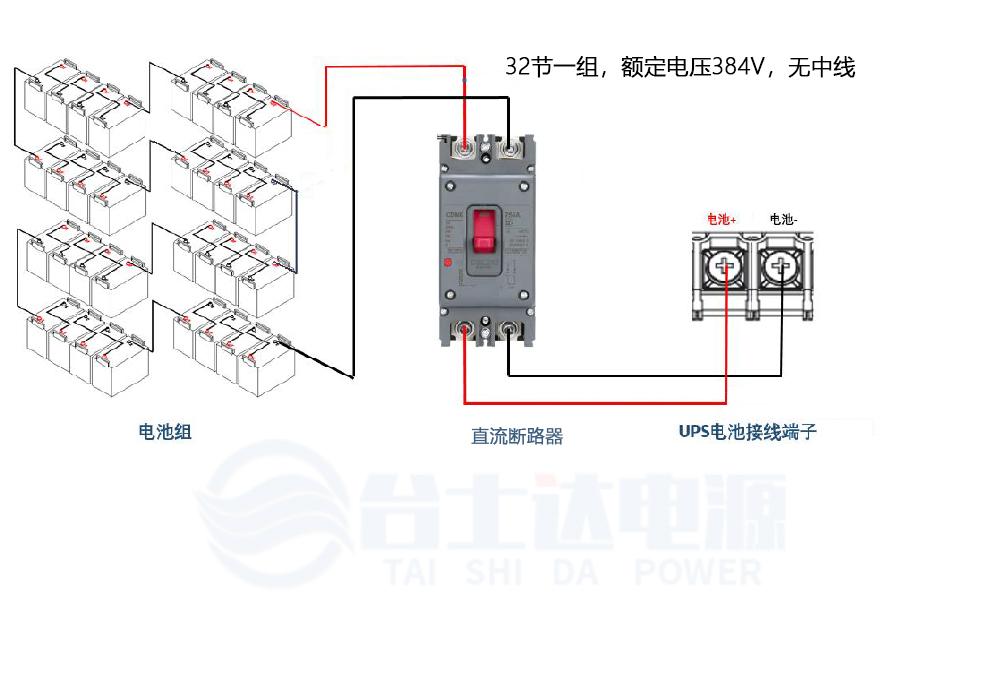

第七种：32节一组，无中线，额定电压384V

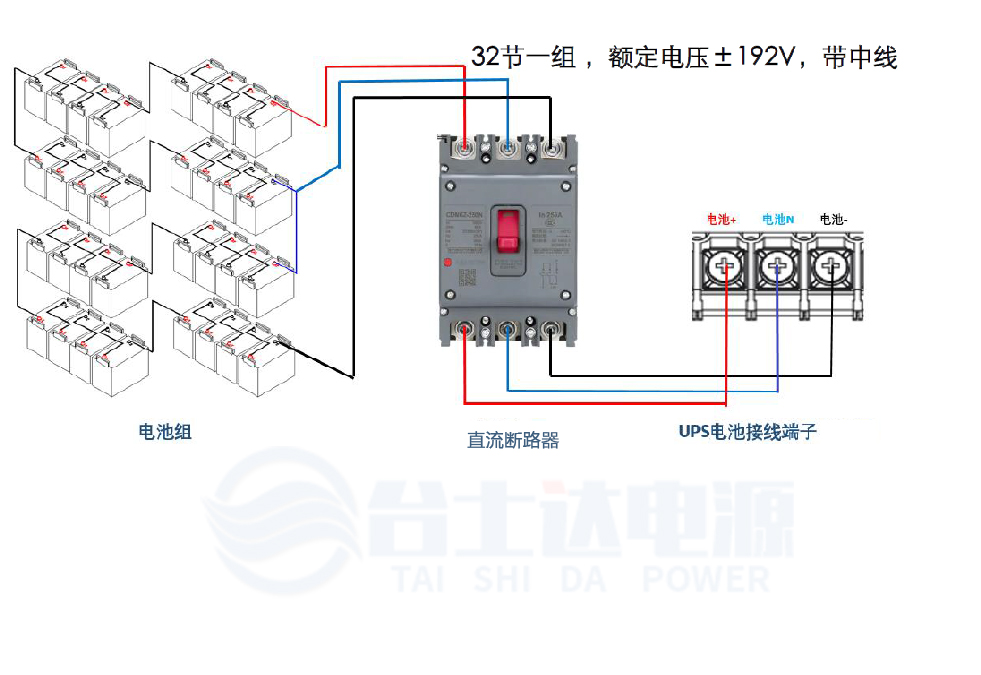

第八种：32节一组，带中线，额定电压正负192V

第九种：32节一组，2个16节电池柜，无中线，额定电压384V

第十种：32节一组，2个16节电池柜，带中线，额定电压士192V

第十一种：32节一组，2组共64节，2个电池柜，无中线，额定电压384V

第十二种：32节一组，2组共64节，2个电池柜，带中线，额定电压士192V

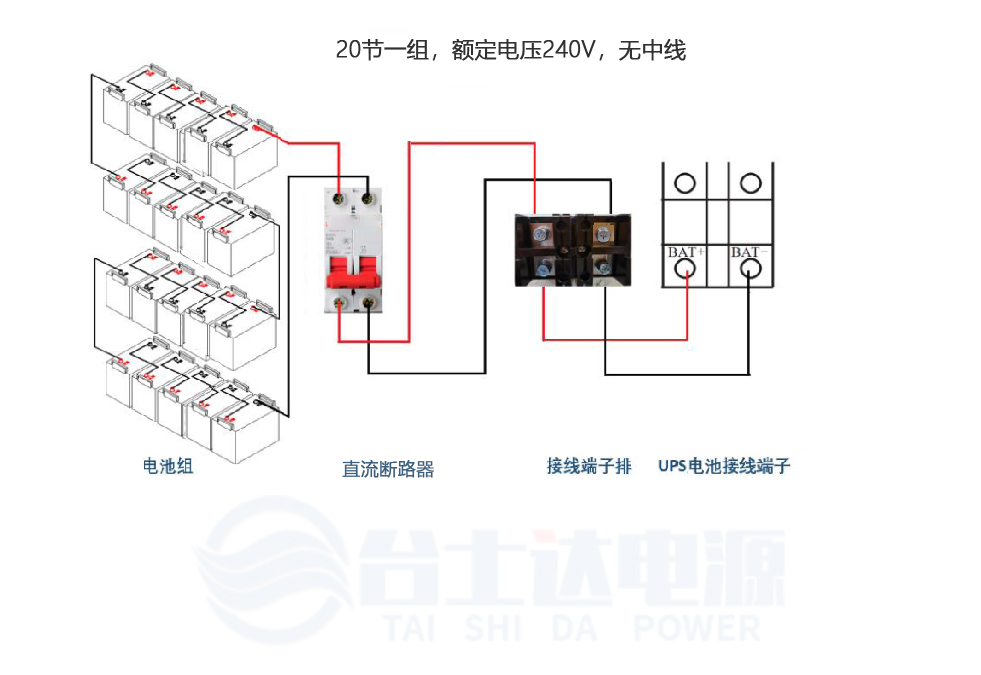

第十三种：20节一组，无中线，额定电压240V

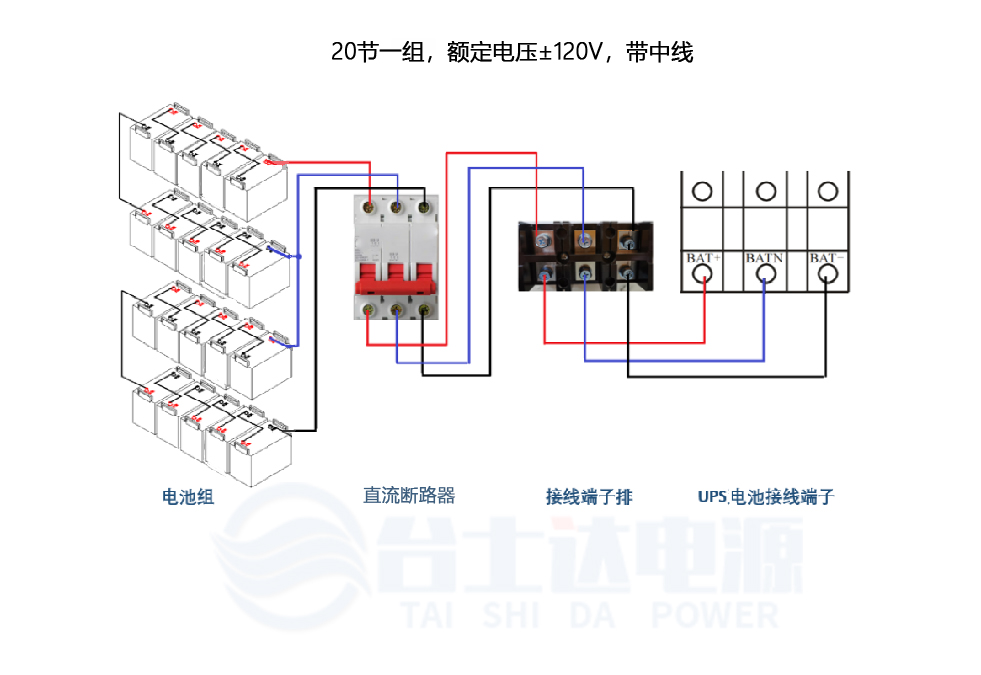

第十四种：20节一组，带中线，额定电压正负120V

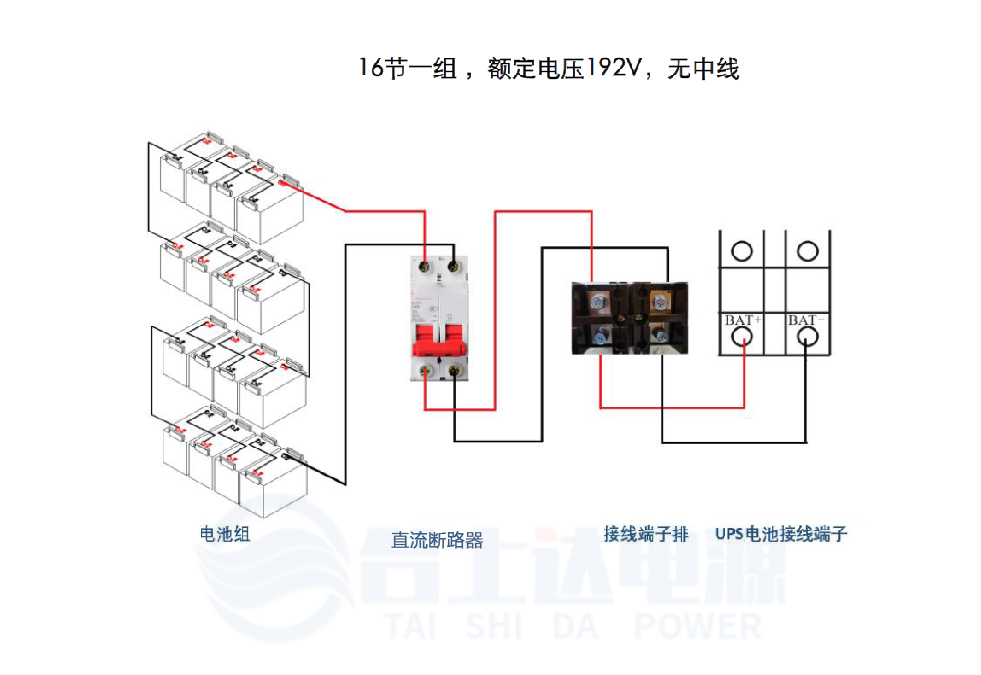

第十五种：16节一组，无中线，额定电压192V

第十六种：16节一组，带中线，额定电压正负96V

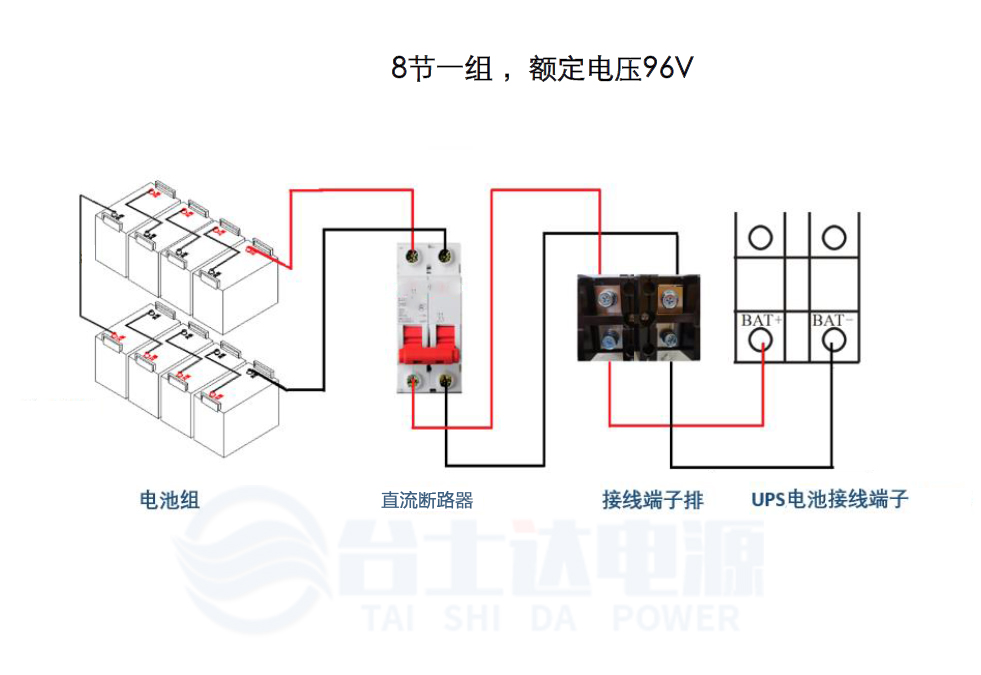

第十七种：8节一组，额定电压96V

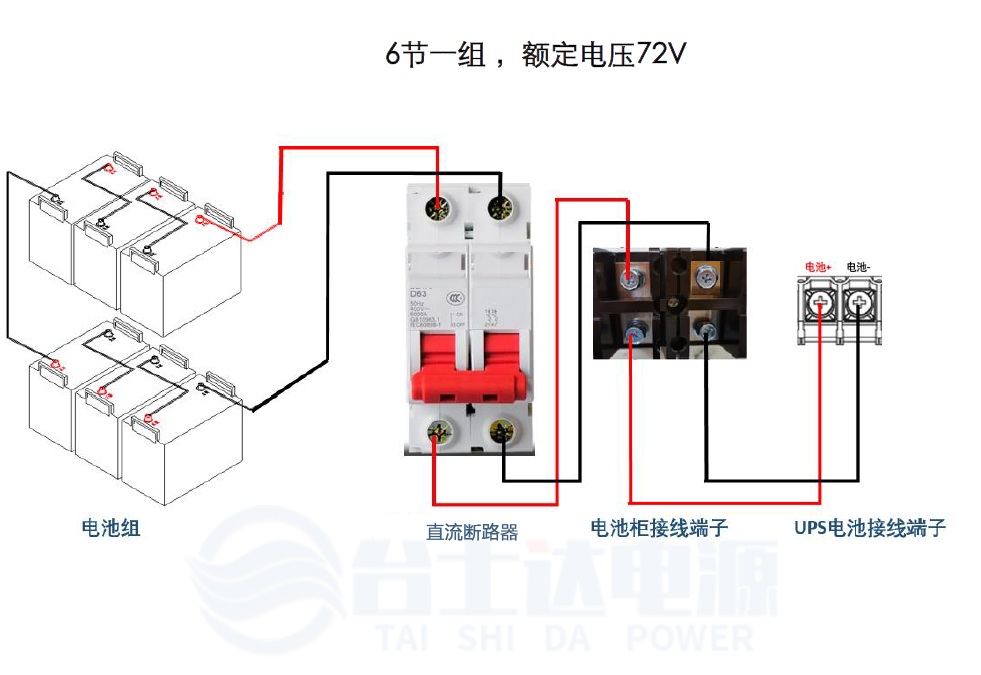

第十八种：6节一组，额定电压72V

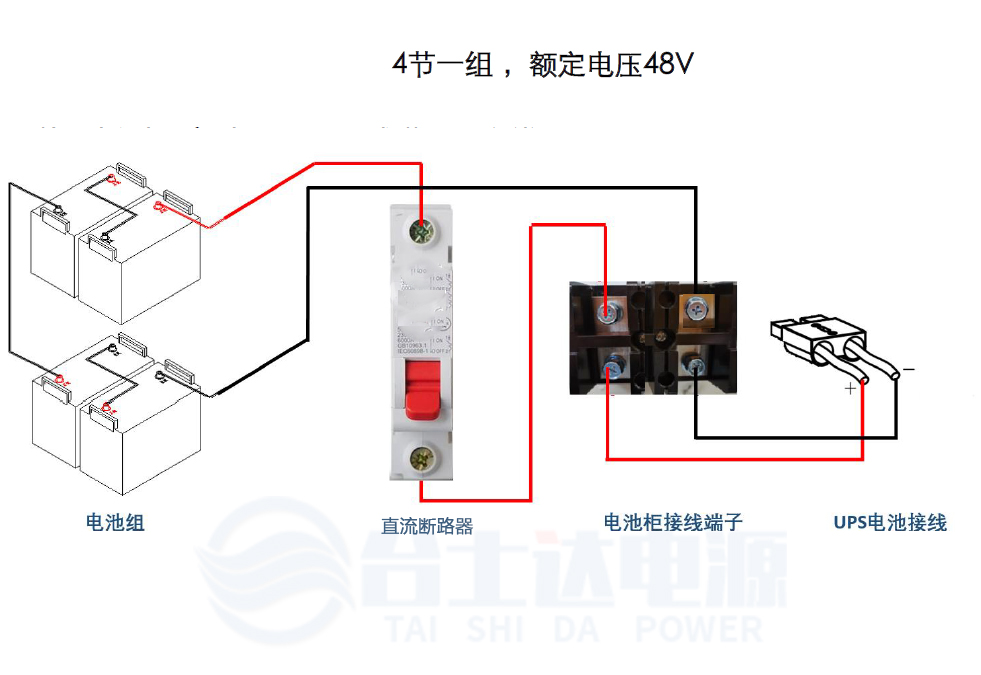

第十九种：4节一组，额定电压48V

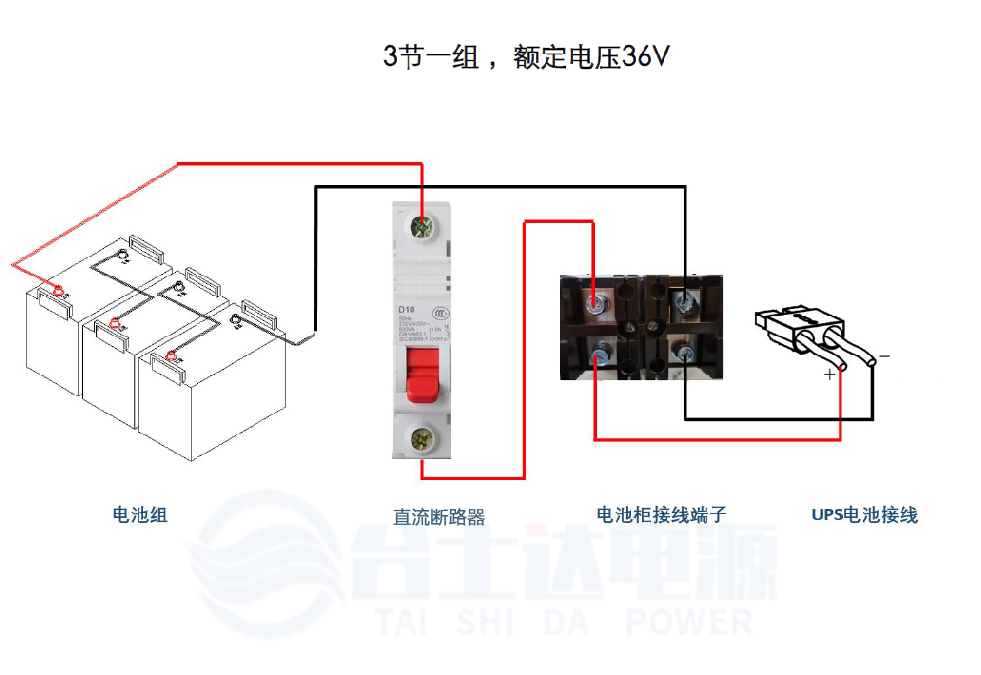

第二十种：3节一组，额定电压36V

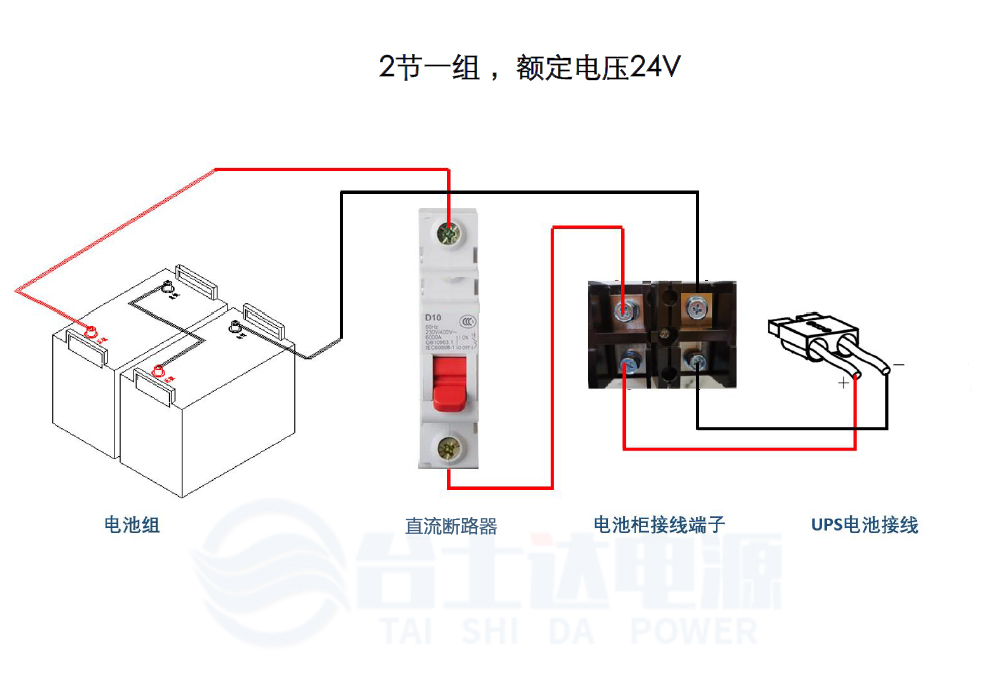

第二十一种：2节一组，额定电压24V
