电机类设备启动电流大，UPS电源怎么选配？工业级不间断电源选型的专业技术解析

在工业自动化生产体系中，不间断电源承担着关键设备应急供电的核心职能。然而，当负载类型涉及电动机、水泵、风机、压缩机等感性设备时，UPS选型便不能简单套用常规经验公式。电机类负载启动瞬间产生的大幅冲击电流，往往是导致UPS过载保护误动作、逆变器异常切换乃至设备损坏的首要诱因。本文将从电机负载的电气特性出发，系统阐述UPS电源在电机类场景下的专业选型方法。

一、问题的根源：电机启动电流的本质特性

要理解UPS选型的特殊性，首先需理解电机负载的电气行为特征。电机属于典型的感性负载。以工业现场最为常见的鼠笼式异步电动机为例，其运行时需建立旋转磁场，功率因数通常在0.6至0.8之间，轻载时甚至可能降至0.4以下。这意味着UPS在为电机供电时，实际输出的有功功率利用率远低于标称值，选型时若不考虑这一因素，极易造成容量虚标。

更为关键的是启动阶段的电流特性。在直接启动方式下，转子尚未转动时定子绕组处于短路状态，启动电流可达额定电流的5到8倍，最大可达8倍以上。即便是鼠笼电机，启动电流通常也在额定值的4到7倍区间。这一冲击电流的持续时间虽然不长，正常在10秒以内，具体取决于所拖动的负载类型，但数秒级的高倍率过载足以触发逆变器功率器件的保护电路动作，导致UPS切换至旁路模式甚至直接停机。 不同类型的电机，其启动电流与额定电流之比存在显著差异。鼠笼电机通常为5到7倍，绕线电机约为2到2.5倍，直流电机则控制在1到2倍之间。因此，UPS选型前必须明确负载电机的具体类型与启动特性，这是后续计算的基础前提。

二、启动方式的差异与UPS选型系数的对应关系

工业现场中，并非所有电机都采用直接启动。不同启动方式对启动电流的抑制效果不同，因而对应的UPS容量计算系数也各不相同。选型人员必须将这一差异纳入考量。

1、直接启动方式最为简单，但电流冲击最为剧烈，启动电流可达额定电流的5到8倍。此种方式下，UPS容量必须按电机额定功率的5到7倍进行预留方能承受启动冲击。这在经济性上通常不可取，因此大功率电机一般不推荐直接启动接入UPS系统。

2、星三角降压启动通过将定子绕组在启动阶段接成星形以降低绕组电压，启动电流降至直接启动的约1/3。其对应的UPS容量系数通常取电机额定功率的3倍左右。但需注意两点：其一，该方法仅适用于正常运行时为三角形接法的电机；其二，星形向三角形切换瞬间存在二次电流冲击，仍需UPS具备一定的瞬时过载耐受能力。

3、软启动方式通过晶闸管调压，将启动电流平稳控制在1.5倍到4倍额定电流的范围内。即便采用软启动，冲击电流通常也会达到额定值的2到3倍，持续时间约1到3秒。此时UPS容量系数可取电机额定功率的2.5倍左右。

4、变频启动方式是抑制启动电流最为理想的技术手段。通过电压频率协调控制，变频器可令电机以额定电流从零速平稳加速至额定转速，基本消除了冲击电流。在此方案下，UPS选型仅需考虑变频器自身的谐波特性，容量系数取1.3倍即可，经济性最佳。

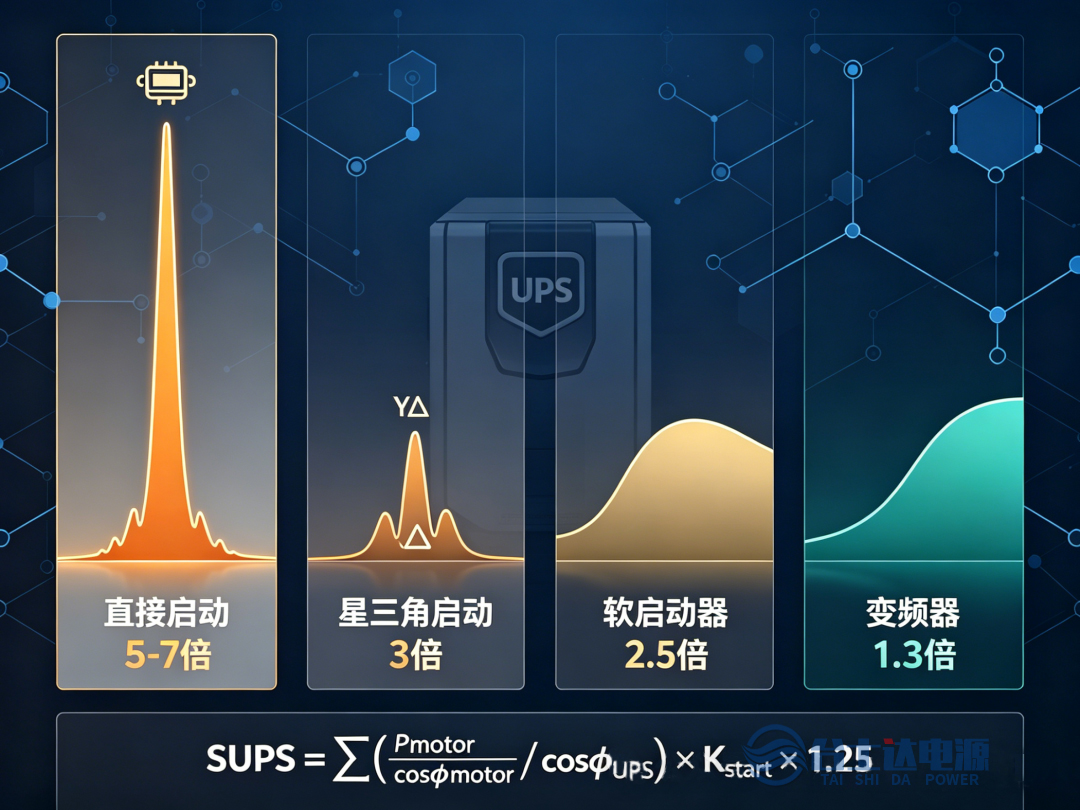

●综合上述四种启动方式，选型系数可概括如下：直接启动对应5到7倍系数，星三角启动对应3倍系数，软启动对应2.5倍系数，变频启动对应1.3倍系数。这一系数的选择直接决定了UPS容量计算的最终结果。

三、UPS容量选型的核心计算方法

明确启动方式后，即可进入容量选型的核心计算环节。建议遵循以下三步流程。

第一步是负载特性分析与功率归集。首先编制负载清单，逐台记录每台电机设备的额定功率、功率因数及所采用的启动方式。注意区分同时启动与分时启动两种工况，若多台电机之间存在大于1分钟以上的启动时间间隔，可不视为同时启动，这对降低UPS峰值容量要求具有实际意义。

第二步是基础功率计算。UPS的标称容量通常以视在功率千伏安表示，需将电机的有功功率折算为视在功率。基础计算公式为：UPS容量（kVA）等于电机额定功率（kW）除以负载功率因数，再除以UPS输出功率因数。以一台100kW、功率因数0.7的电机为例，匹配输出功率因数为0.8的三相UPS时，基础容量为100除以0.7再除以0.8，约等于179kVA，向上取整至180kVA或200kVA。

第三步是启动冲击裕量叠加。在上述基础容量的前提下，根据电机启动方式乘以对应的容量系数。例如，一台采用软启动的55kW电机，基础容量取80kVA，乘以2.5倍系数后需配置200kVA的UPS。同时，建议按总视在功率预留20%至30%的系统冗余，以应对未来扩容需求和瞬时功率波动。完整的选型公式可表述为：UPS额定容量等于所有电机额定功率除以负载功率因数、除以UPS输出功率因数后的总和，乘以启动方式系数，再乘以1.2至1.3的冗余系数。在工业级UPS的实际应用中，还有一个广为采用的保守原则：负载容量宜控制在UPS额定容量的80%以下。这一经验值综合考量了启动冲击电流的耐受裕量与未来系统扩容的预留空间。

四、逆变器过载能力：选型中的关键安全边界 UPS逆变器对冲击电流的耐受能力是选型中不可忽视的硬约束。不同品牌、不同系列的UPS，其过载能力存在显著差异。对于电机类负载，选型时应优先关注UPS的技术规格书中关于过载能力的标注。工业级UPS通常需具备至少125%负载持续10分钟、150%负载持续1分钟的过载能力方可适配电机负载。部分高端工业机型可支持200%过载10秒或150%过载30秒的短时过载能力。选型时需特别注意：切勿依赖旁路过载能力。若因过载导致UPS切换至旁路模式后再人为切回逆变模式，将为系统的安全可靠运行及日常维护带来不确定因素。此外，电机负载通常对UPS输出波形的畸变率容忍度较高，一般允许不超过5%，但对电压稳定性要求严格。电压骤降超过10%便可能导致电机堵转停机。因此，应选择在线双变换拓扑结构的UPS，其电压调整率可控制在正负1%以内，输出频率精度达到50Hz正负0.1Hz，以满足工业电机负载的严苛要求。

五、蓄电池组的容量配置：确保后备时间的充足性电机类负载不仅影响UPS主机容量的选型，对蓄电池组的配置同样提出了特殊要求。首先是蓄电池最大放电电流的计算。计算公式为：最大放电电流等于UPS标称输出功率乘以输出功率因数，除以逆变器效率、电池临界放电电压与每组电池数量的乘积。其中，UPS输出功率因数工频机一般为0.8，逆变器效率通常取0.88至0.94，计算时可取0.9。电池临界放电电压方面，12V电池约为10.5V，2V电池约为1.7V。其次是蓄电池标称容量的确定。根据所需的后备时间，如30分钟、60分钟等，查阅蓄电池放电速率表获得对应的放电速率值，再按电池组标称容量等于最大放电电流除以放电速率的公式计算。以30分钟后备时间为例，放电速率约为0.92，计算出的最大放电电流值除以0.92即得所需标称容量。考虑到电池临界放电电压采用最低值会导致计算结果偏大，按当前工程经验，实际电池容量可按标称容量的80%取值。在电池类型的选择上，工业现场环境下，阀控式密封铅酸蓄电池因其免维护特性和对车间环境的良好适应性，仍是主流选择。对于高低温环境或频繁充放电场景，可考虑磷酸铁锂电池方案，其循环寿命更长、高温耐受性更优。

六、典型选型案例参考

以下为一则实际工程案例的计算过程，供选型人员参考。某生产线需为55kW传动电机（配变频器）及25kW控制系统提供UPS不间断供电，后备时间要求240分钟。 在UPS容量计算环节，设备总容量为55kW加25kW，合计80kW。采用变频启动方式，启动系数取1.3倍。UPS容量等于80kW除以0.8（UPS输出功率因数），再除以70%（带载比例），乘以1.3的系数，计算结果约等于185.7kVA，向上选型为200kVA工业级UPS。 在蓄电池配置计算环节，实际负载功率为80kW，UPS逆变器效率取0.95，所需直流功率为80kW除以0.95，约等于84.21kW。逆变器终止电压为300V，电池单体终止电压为1.7V，每组电池串联只数为300V除以1.7V，约等于174只单体。按29块12V电池每组配置，根据放电功率表选择12V 200Ah电池，共需6组并联。

选型建议 综合上述分析，针对电机类设备的UPS选型，提出以下五项核心建议。

建议一：优先选用变频启动方案。若条件允许，在电机前端加装变频器，可将UPS容量系数降至1.3倍，大幅降低UPS主机投资，且启动过程最为平滑。

建议二：务必确认UPS过载能力。选型时应查阅产品技术规格书，确保UPS逆变器具备至少125%负载持续10分钟、150%负载持续1分钟的过载能力。切勿以旁路过载能力作为选型依据。

建议三：感性负载按1.5到2倍额定功率计算容量。即便采用软启动等降压启动方式，仍需为启动冲击预留充分的功率裕量。

建议四：总负载控制在UPS额定容量的80%以内。这既是行业通用经验，也为系统未来扩容保留了合理空间。

建议五：选择在线双变换拓扑结构。在线式UPS通过交流直流交流双重转换实现真正的电源隔离与零毫秒切换时间，是工业电机负载的必选类型。

电机类设备的UPS选型并非简单查表套公式，而是涉及负载电气特性分析、启动方式评估、逆变器过载能力匹配及蓄电池配置的多维度系统工程。唯有理解电机启动电流的本质特征，才能做出准确、经济、安全的选型决策。
