去年一个数据中心改造项目，业主那边两个方案争了很久。一方推模块机，说热插拔维护方便、扩容灵活。另一方死守工频机，说扛过载能力强、输出波形干净。两边都有道理，谁也说服不了谁。 最后我把两台样机拉到现场做了个对比测试。模块机功率模块拔插确实快，工频机带非线性负载时电压波形确实稳。但测完业主反而更纠结了——因为两种机型压根不是替代关系，是用在不同场景的东西。 讲真，这个问题我碰到过很多次。很多人把模块化和高频化混为一谈，又把工频机当成“老古董”。在这里需要先把几个概念掰扯清楚。

工频UPS指的是整流和逆变之间有工频变压器的机型。这个变压器的铁芯截面不小，重量占到整机的四成以上。工频机整流部分可以用可控硅，也可以用IGBT。早期工频机基本都是6脉冲或12脉冲可控硅整流，输入谐波大。后来有了IGBT整流的工频机，谐波压下来了，但变压器还在。

模块化UPS是结构概念，不是拓扑概念。模块机内部每个功率模块本身可以是高频拓扑，也可以用工频拓扑(虽然市面上九成以上的模块机都是高频拓扑)。模块化的核心是功率单元独立、支持热插拔、通过并机总线并联输出。

所以“模块化和工频的区别”这个问法本身有点问题。准确说应该是模块化高频机与传统工频塔式机的区别。下面按这个对应关系说。

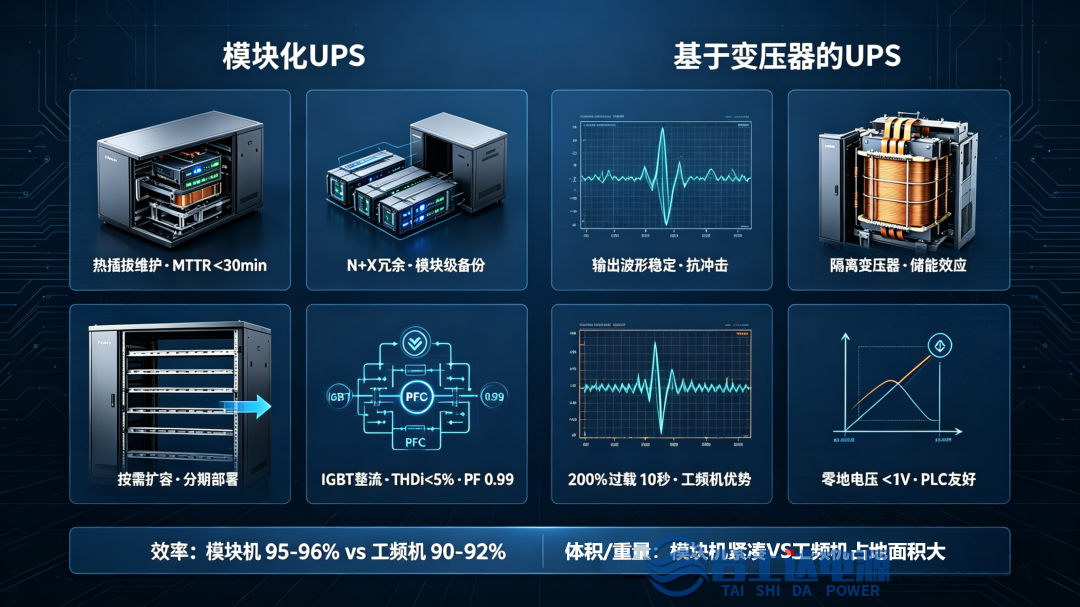

工频机最大特征是输出端那台隔离变压器。这台变压器的作用被低估了。电机负载启停产生的反向电动势，经过变压器之后被滤掉大半，不会直接怼到逆变器IGBT上。非线性负载产生的谐波电流，在变压器漏抗上被消耗掉一部分。实测过同一台工频机带服务器负载，变压器前后端的THDu差了一个多点。高频机没有这个缓冲环节，逆变器直接面对负载。 另一个作用是零地电压控制。工频机输出变压器二次侧可以重新接地，零地电压轻松压在1伏以下。高频机输出端零地电压基本由输入侧决定，工业现场动不动就飘到2伏往上。PLC和传感器对这个很敏感。

但变压器也带来了代价。体积大，200kVA的柜子占地接近两平米。效率低，工频机整机效率一般在90%到92%之间，变压器本身的铜损铁损就吃掉好几个点。重量重，搬运得用叉车。 模块机的优势在运维侧。功率模块支持热插拔，故障时把模块抽出来换新的，五分钟完事。工频机坏了得整机停机检修，内部故障定位到换件至少半天。模块机MTTR可以做到30分钟以内，工频机MTTR按小时算。扩容方式也不同。模块机预留空槽位，功率不够就加模块，不用换整机。一个200kVA机架配四个50kW模块，初期上三个，负载涨了再加一个。工频机扩容要么并机要么换整机。过载能力这块，工频机有天然优势。输出变压器储能效应摆在那，200%过载扛10秒以上没问题。模块机用的是高频拓扑，200%过载通常只能扛几个周波，再长逆变器就限流了。工业负载、电机启动这些场景，工频机更稳。数据中心、IT负载，模块机的过载能力够用了。

谐波表现反过来。老式6脉冲工频机输入THDi能做到30%以上，对电网污染不小。12脉冲能压到10%左右。模块机用IGBT整流加PFC，输入THDi轻松做到5%以下，输入功率因数0.99。对电网友好的程度，模块机明显占优。 可靠性逻辑两种机型走的不同路子。工频机靠器件裕量和变压器隔离，单个器件故障可能导致整机停机，但器件本身皮实。模块机靠冗余设计，N+X配置，单个模块故障不影响系统运行，但功率器件工作温度偏高。

投资曲线也有差别。工频机是一次性投入，初期CAPEX高。模块机可以按需部署，初期上部分模块，后面分期追加。但模块机单位功率的单价略高于同规格工频机。

到底怎么选。工业现场有电机、压缩机这类感性负载的，优先看工频机。隔离变压器和过载能力是刚需。数据中心、IT机房、金融网点这类对空间敏感、需要快速扩容的，模块机优势明显。负载主要是服务器、交换机，功率因数高，启动冲击小，模块机能吃得住。 个人建议看三个指标做判断。负载类型，感性多还是容性多。安装空间，有机柜还是落地。维护窗口，能停机多久。三个问题想清楚，答案基本就出来了。 关于模块机功率模块的环流抑制问题，以及多模块并联时的均流控制策略，后续可以单独展开。以上内容供同行参考，有疏漏处欢迎指正。
