UPS（不间断电源）系统是保障关键负载持续供电的核心设备，其配置方案需根据负载重要性、可靠性需求及预算综合选择。以下是7种主流供配电配置方案，涵盖架构特点、适用场景及优劣势分析：

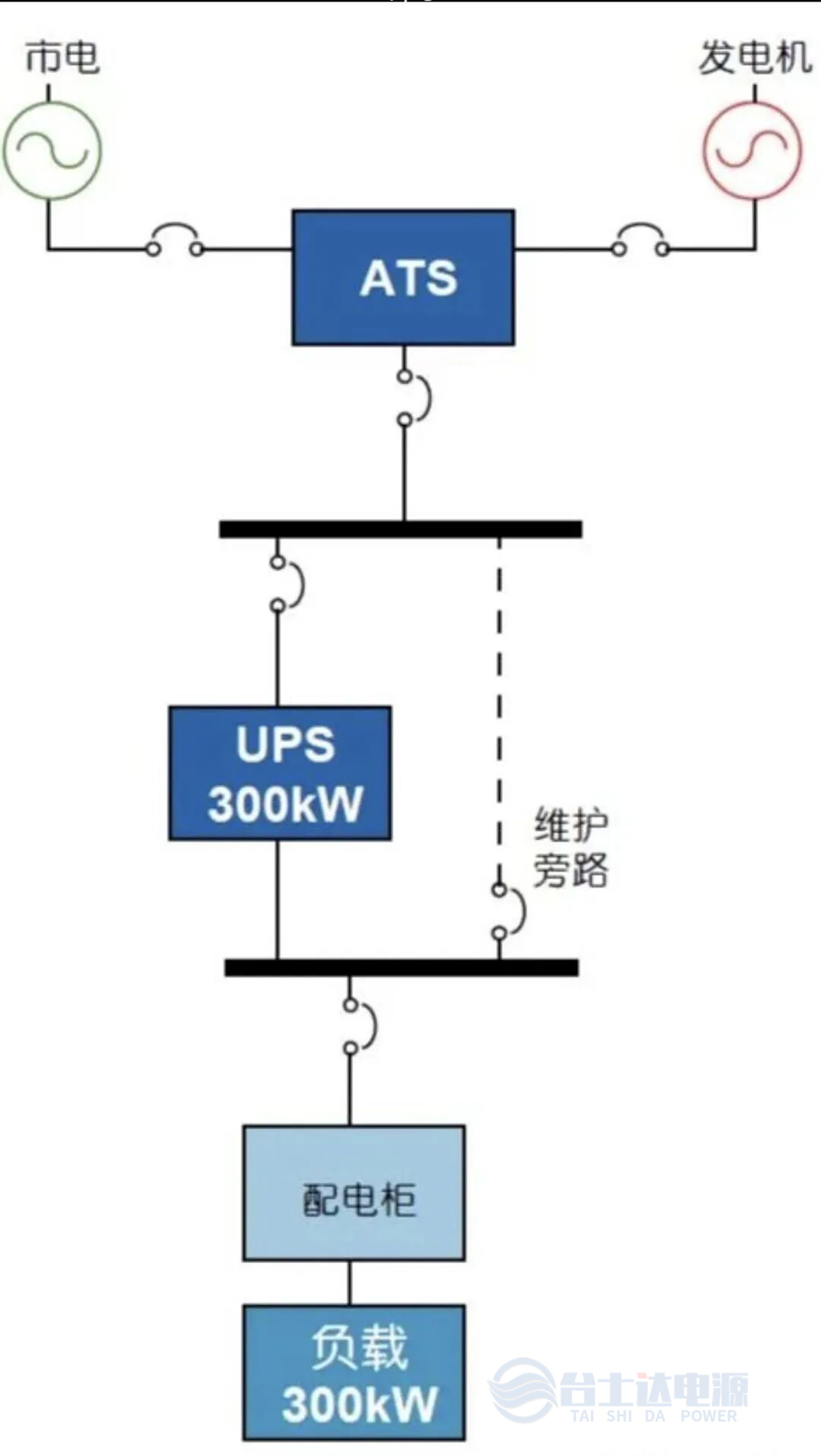

1、单模块“容量”配置

架构‌：单台UPS直接供电，无冗余设计。

‌特点‌：成本最低，结构简单，但单点故障风险高。

‌适用场景‌：非关键负载（如办公设备、普通服务器）。

‌优劣势‌：

优势：部署便捷，维护简单。

劣势：UPS故障导致负载断电，可靠性低。

2、串联冗余配置

架构‌：主机与备份机串联，主机承担负载，备份机空载待机。

‌特点‌：主机故障时自动切换至备份机，切换时间短。

‌适用场景‌：中小型数据中心、关键业务系统。

‌优劣势‌：

优势：提高可靠性，备份机利用率低。

劣势：备份机长期空载可能老化，切换存在短暂中断风险。

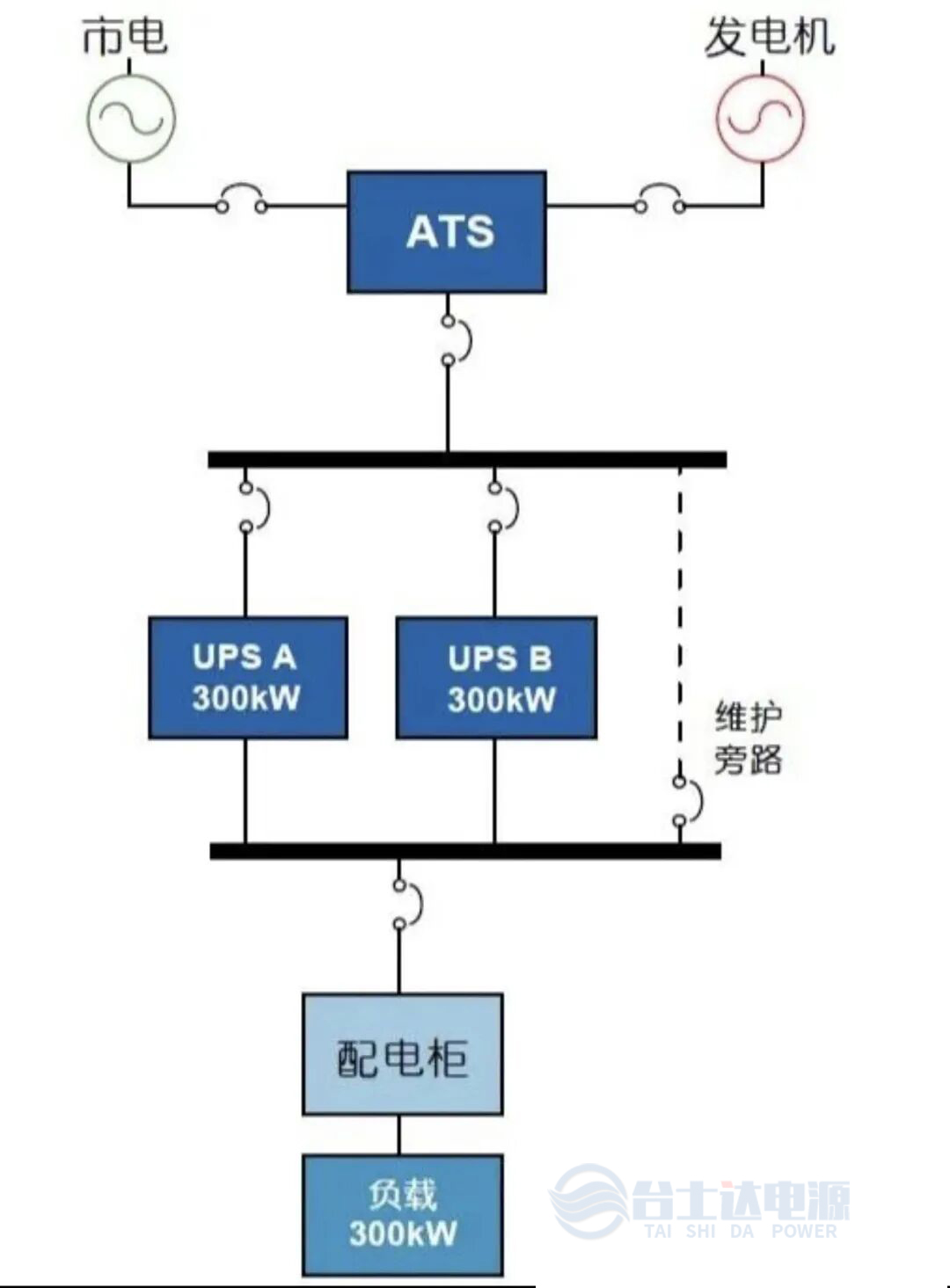

3、并联冗余（N+1）配置

架构‌：多台UPS并联运行，负载均分，一台冗余。

‌特点‌：单台故障时，余下设备均分负载，支持在线扩容。

‌适用场景‌：中大型数据中心、工业控制。

‌优劣势‌：

优势：高可用性，扩容灵活。

劣势：需同步控制，成本较高。

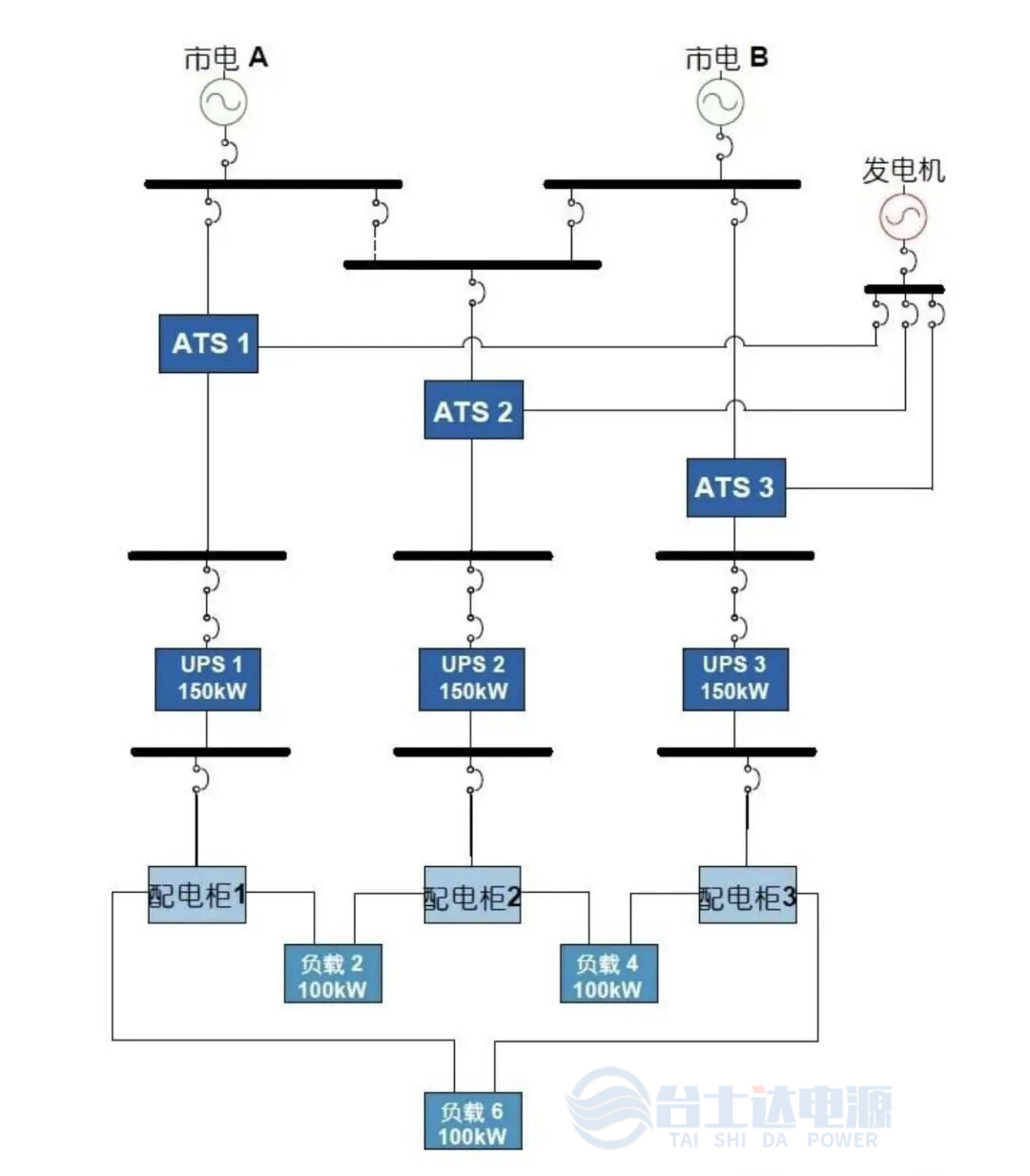

4、分布式冗余配置

架构‌：多台UPS分散供电，每台独立服务部分负载。

‌特点‌：故障隔离性强，避免单点影响全局。

‌适用场景‌：大型园区、多楼层建筑。

‌优劣势‌：

优势：扩展性强，维护方便。

劣势：布线复杂，初期投资高。

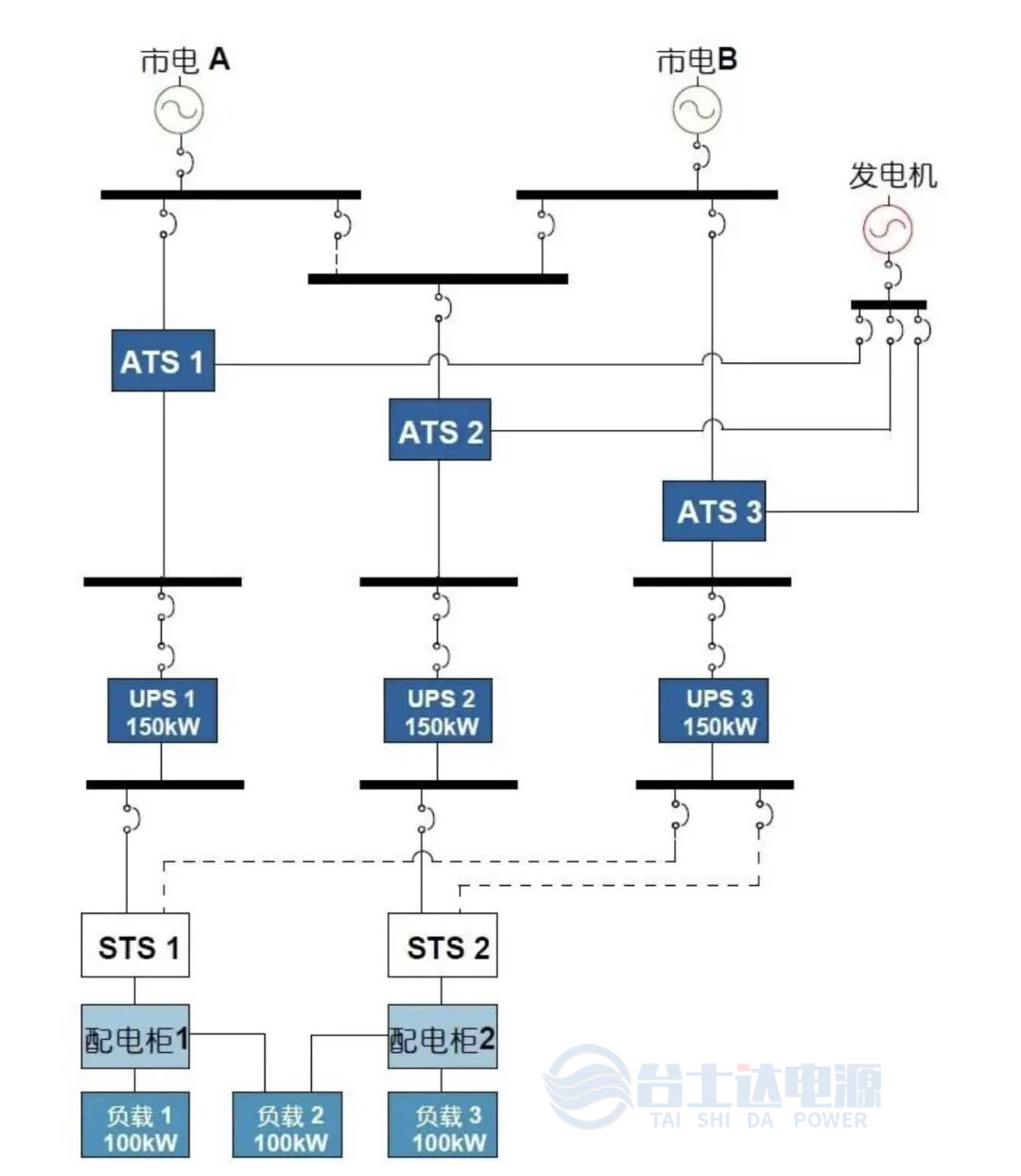

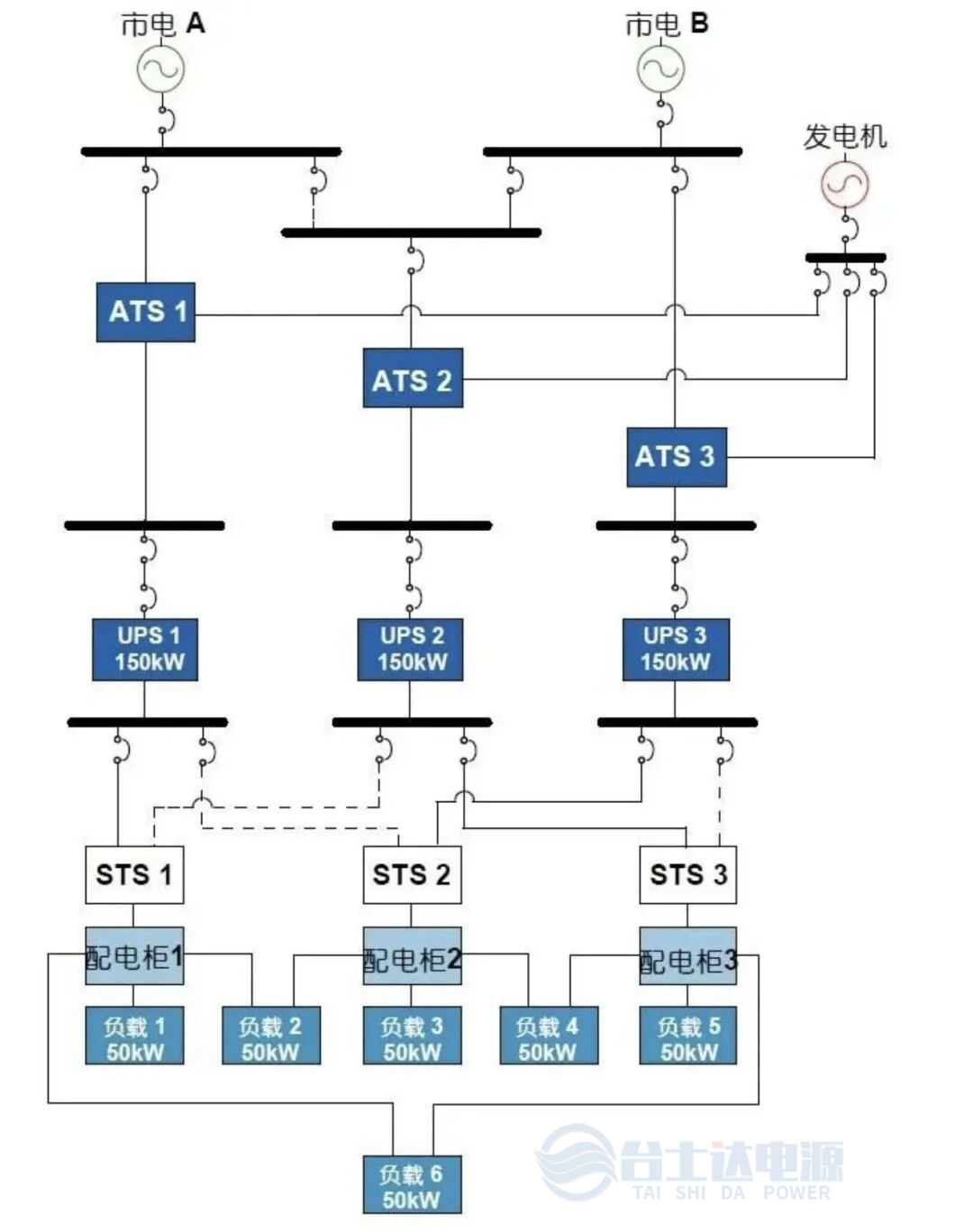

5、分布式冗余（带STS）配置

架构‌：在分布式冗余基础上增加静态转换开关（STS）。

特点‌：STS实现毫秒级电源切换，提升连续性。

适用场景‌：金融、医疗等零中断需求场景。

优劣势‌：

优势：切换时间极短，可靠性顶尖。

劣势：系统复杂，成本显著增加。

6、 ‌三重冗余配置

架构‌：三台UPS并联，两台运行，一台备用。

‌特点‌：支持双故障容错，冗余度最高。

‌适用场景‌：超大型数据中心、核心通信枢纽。

‌优劣势‌：

优势：极致可靠性，适合Tier IV标准。

劣势：空间占用大，能效较低。

7、2(N+1)配置

架构‌：两组独立UPS系统，每组N+1冗余。

‌特点‌：双重保障，一组故障不影响另一组。

‌适用场景‌：极端关键负载（如核设施、航天）。

‌优劣势‌：

优势：接近零中断，抗多重故障。

劣势：成本高昂，维护难度大。

选择建议

‌预算有限且负载非关键‌：单模块或串联冗余。

‌中等可靠性需求‌：并联冗余（N+1）。

‌高可用性场景‌：分布式冗余或三重冗余。

‌零容忍中断‌：2(N+1)或带STS的分布式冗余。

实际配置需结合负载功率、环境条件及未来扩展性综合评估，建议咨询专业电气设计团队进行定制化方案设计。
