在UPS电源系统配置中，直流断路器起到对电池的隔离过流保护作用，不同的UPS电源，有不同的电池电压和电流，会应用不同极数的断路器，今天和大家分享各种接线方式。 1. 断路器有常规参数额定电压和额定电流（1P），当不能满足电池电压和电流时，可以通过增加断路器极数，采用串并联的形式进行提高工作电压和电流，串联改变电压，并联改变电流，这里以额定电压250V举例。

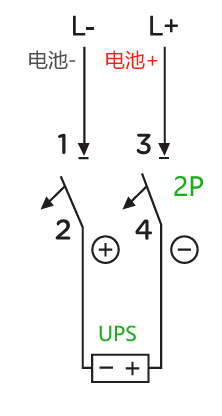

A：比如：40kVA 额定电池节数32节（均充电压14V*32=448V，当然也有只有浮充电压13.6V的，此处仅仅举例）、最大工作电流40kVA*1.0/90%/10/32= 139A (假设功率因数是1.0，效率是90%，UPS设定单节电池截止电压是10V），采用2P 500V 200A的断路器即可，接线方式如下：

注：此处1P断路器即只接电池正极，电池负极直通，是不能使用的，因为1P耐压是250V，而UPS电池最高电压是448V，2P的耐压即500V。

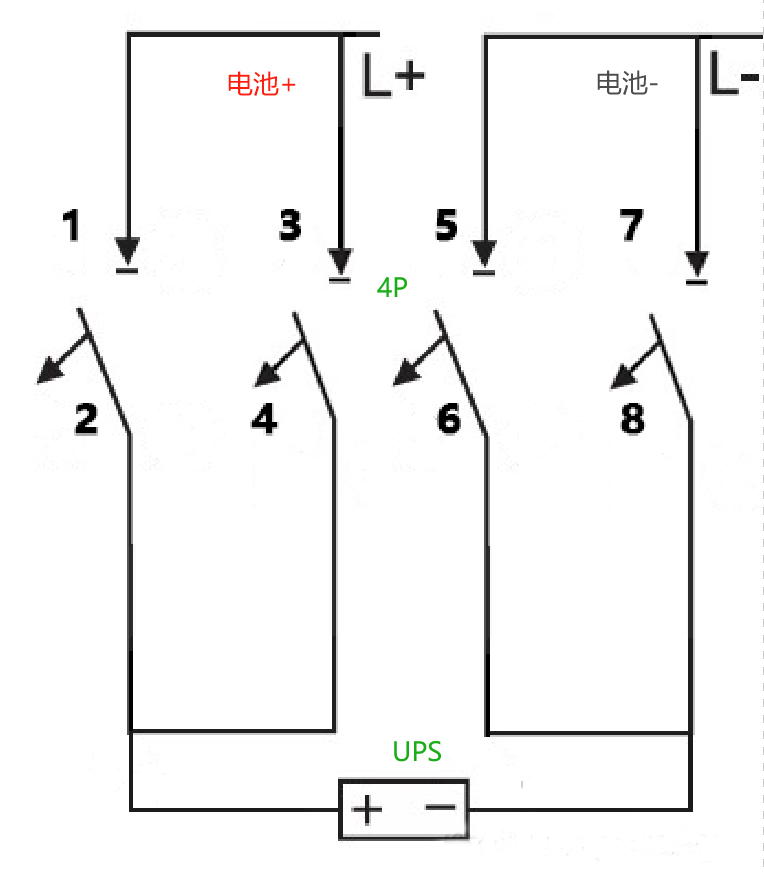

B：假设是2P 500V 100A的断路器呢？就可以通过4P来实现，即将断路器的2P并联提高电流能力，接线方式如下：

注：并联提高电流能力的场景比较少用，除非没有现成合适的断路器。
